O PlayStation 5 sempre foi um console… bom… peculiar.
Visto de longe, parece mais um purificador de ar futurista do que um videogame ou uma nave alienígena com design estranho, e convenhamos, não é exatamente o que você gostaria de ter como peça central da sua sala de estar.
Mas agora, um maker conhecido como Zac, do canal Zac Builds, decidiu que já estava na hora de resolver todos os problemas do PS5 de uma vez por todas – e o resultado é simplesmente genial.
O PS5 parece um eletrodoméstico alienígena
Depois do Xbox One e PlayStation 4 terem adotado o clássico “formato VHS”, era natural que as fabricantes quisessem inovar na próxima geração.
A Microsoft manteve suas linhas retas e minimalistas, mas a Sony… bem, a Sony decidiu que curvas e um design que desafia as leis da física seriam uma boa ideia.
E o resultado dos japoneses foi um console com um design que divide opiniões como poucos na história dos videogames.
Além do visual controverso, o PS5 original (primeira revisão) tem outros problemas notáveis: perfil térmico não ideal, ventilador barulhento tipo soprador e, claro, aquela confusão eterna entre os botões de power e ejeção que são praticamente indistinguíveis em ambientes com pouca luz.
Tecnologia de ponta e muito talento
Zac decidiu que, ao invés de simplesmente aceitar o design questionável do PS5, ele iria modificar completamente a engenharia do console.
E para isso, ele trouxe artilharia pesada: um scanner 3D Creality Raptor X de US$ 4.100, capaz de criar réplicas digitais precisas de qualquer objeto com margem de erro menor que a largura de um fio de cabelo.
Passo 1: desmontar e colocar o scanner 3D para funcionar
O primeiro passo foi desmontar completamente o PS5 – e aqui já encontramos a primeira pegadinha da Sony.
Enquanto as tampas frontais saem com facilidade, o interior está cheio de parafusos de segurança, seguindo o manual da Nintendo de “dificultar a vida do usuário”.
O scanner 3D foi fundamental para mapear cada componente interno:
- Drive Blu-ray: Escaneado em duas partes devido às limitações de visibilidade
- Fonte de alimentação: Desafio maior devido à cor preta que absorve luz
- Placa-mãe e dissipadores: O mais complicado, com superfícies metálicas reflexivas
Passo 2: um novo sistema de resfriamento
O ventilador original do PS5 é um exemplo perfeito de “grande mas ineficiente”. Movimenta apenas 120 CFM (pés cúbicos por minuto) e faz um barulho considerável.
A solução de Zac foi instalar três ventiladores Noctua de 140mm que, juntos, movem mais que o dobro do ar (255 CFM vs 120 CFM) consumindo 90% menos energia.
A engenharia por trás disso é impressionante:
- Dois ventiladores frontais que puxam ar frio
- Um ventilador traseiro que força ar através do sistema
- Dutos impressos em 3D que direcionam o fluxo de ar
- Sistema de selagem com fita espuma para otimizar o resfriamento
Passo 3: botões reimaginados e slot de disco inteligente
Uma das mudanças mais práticas foi a relocação dos botões de power e ejeção do PlayStation 5, e essa solução deixou o console muito mais otimizado neste aspecto.
Zac literalmente hackeou a PCB original, soldando fios diretamente nos contatos dos botões para criar controles remotos com botões de aço escovado claramente identificados.
O slot para discos também ganhou uma reformulação completa. Ao invés da entrada confusa do PS5 original (especialmente quando na horizontal), agora há um guia 3D impresso com o logo Blu-ray gravado, tornando impossível errar a posição do disco.
Um PlayStation 5 invisível e silencioso

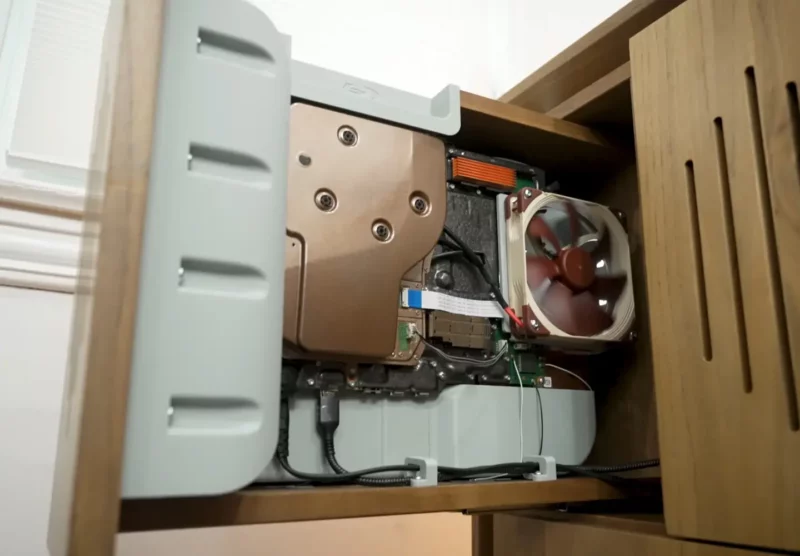

O projeto final esconde completamente o PS5 dentro de uma gaveta de mesa, transformando-o em algo completamente invisível.
Os benefícios são impressionantes:
- Desempenho Térmico: Todos os componentes operam dentro das especificações, mesmo após horas de uso intensivo. A câmera térmica mostra o sistema despejando calor de forma eficiente pela parte frontal.
- Ruído: O console agora opera na casa dos 30 dB em idle (às vezes tão baixo que não pode ser medido) e chega apenas aos 40 dB durante jogos intensos. Uma diferença abismal comparada ao modelo original.
- Conectividade: Contra todas as expectativas, o Wi-Fi mantém velocidades acima de 300 Mbps e a recepção dos controles funciona perfeitamente mesmo do outro lado da sala, apesar do console estar “enterrado” em madeira.
Materiais e ferramentas utilizadas
O projeto demandou equipamentos profissionais:
- Scanner 3D Creality Raptor X (US$ 4.100)
- Impressora 3D Bambu Lab H2D (sistema dual-nozzle)
- Filamento ABS reforçado com fibra de vidro
- Três ventiladores Noctua de 140mm
- Pasta térmica K5 Pro
- Botões momentâneos de aço escovado
- Ferramentas de precisão para desmontagem
Talvez a parte mais engraçada de todo esse projeto seja o final.
Zac gastou tanto tempo e esforço para esconder o PS5 porque não gostava do design original, mas quando terminou, percebeu que o resultado final – com toda a engenharia exposta e o visual utilitário – ficou tão legal que quase se arrependeu de esconder tudo dentro de uma gaveta.
Considerações técnicas importantes
- Revisões do PS5: É importante notar que existem três revisões diferentes do hardware original do PS5 (sem contar Slim e Pro). As versões mais recentes são mais eficientes e silenciosas devido a melhorias no APU, mas Zac trabalhou com a primeira revisão – a mais problemática em termos de calor e ruído.
- Filamento ABS-GF: A escolha do filamento ABS reforçado com fibra de vidro foi crucial. Este material oferece maior resistência térmica e estrutural, com redução significativa do encolhimento durante o resfriamento – problema comum do ABS tradicional.
- Preservação da Funcionalidade PWM: O sistema mantém o controle automático de velocidade dos ventiladores através do sinal PWM original, garantindo que só girem na velocidade necessária para manter o sistema resfriado.
O projeto representa um dos mods mais ambiciosos e bem-sucedidos já realizados em um console moderno, combinando engenharia de precisão, impressão 3D avançada e uma boa dose de criatividade para resolver problemas reais de design.
E o melhor de tudo: funciona perfeitamente.
